SimpoeWorks® - професійний інструмент моделювання лиття пластмас

SimpoeWorks – потужний професійний інструмент аналізу лиття пластмас, який дозволяє проводити повний цикл дослідження можливості проливання розроблюваних деталей, починаючи з аналізу лиття і закінчуючи розрахунком викривлення і усадки.

Повна інтеграція в програмне середовище SolidWorks дозволяє користувачам працювати у звичному для них середовищі проектування, при цьому SimpoeWorks працює з усіма поширеними форматами, такими як IGES, STEP, PARASOLID, ACIS і STL.

Препроцесор SimpoeWorks

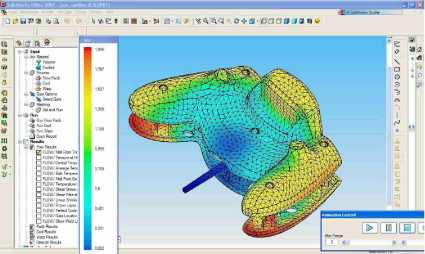

Швидкий і потужний препроцесор SimpoeWorks підготує геометрію розроблюваної деталі до аналізу всього за кілька клацань миші. SimpoeWorks може автоматично вибрати поверхневе або тривимірне твердотільне моделювання, засноване на геометрії SolidWorks, забезпечуючи точність відтворення початкової моделі.

Інтуїтивний препроцесор SimpoeWorks використовує структурований низхідний підхід, дозволяючи покрокове відпрацювання процесу моделювання.

Постпроцесор SimpoeWorks

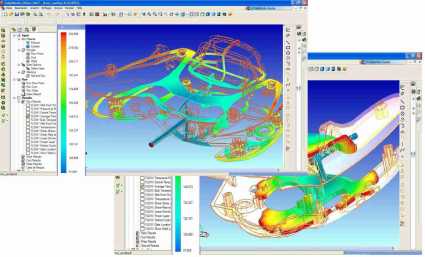

Постпроцесор SimpoeWorks надає доступ до всіх отриманих в середовищі SolidWorks результатів. Результати моделювання можуть бути представлені різними видами, включаючи контурні плани, ізолінії, потокові вектори, а також візуалізацію дефектів поверхні і швів. Результати моделювання можуть бути анімовані для повного розуміння динаміки потоку рідини та процесу лиття, що дозволяє покращити і оптимізувати проект.

Гнучкість SimpoeWorks

Можливість фарбування поверхонь дозволяє проводити більш повну деталізацію процесу моделювання. Можливість формування звітів для виробничих підрозділів в MS Office сумісних форматах дозволить користувачам обмінюватися інформацією між різними програмними продуктами, створити автоматичний звіт в MS Word або представити результати в MS Excel.

База матеріалів

База матеріалів, що входить в стандартну поставку SimpoeWorks, містить понад 5000 часто використовуваних типів пластмас. База даних містить інформацію про тиск, об'єм і температуру тощо, необхідну для точного моделювання лиття пластмас. База даних повністю настроюється, тому додавання нових матеріалів без використання спеціалізованих зовнішніх програмних продуктів не викликає жодних труднощів.

До складу програми входять чотири модулі, які послідовно нарощують можливості:

• Fill analysis – аналіз заливки матеріалу
• Pack analysis – аналіз на етапі затвердіння
• Cool analysis – аналіз теплового охолодження
• Warp analysis – аналіз викривлення деталі

SimpoeWorks FILL є базовим модулем інструменту аналізу, який працює в середовищі SolidWorks. Призначений для проведення аналізу руху потоку матеріалу в моделі, виявлення місць спайок, повітряних включень, проектування литникової системи та оцінки впливу розташування литника, дозволяє оцінити розподіл тиску, температури та ін. Модуль містить засоби пре/пост процесування. В особливості розрахунку входить аналіз заповнення моделі кількома матеріалами і проведення аналізу можливості пролиття з урахуванням металевих закладних елементів (вставок).

SimpoeWorks PACK доповнює функції базового модуля можливостями проведення аналізу процесу затвердіння відливки. Модуль розраховує залишкові напруги, об'ємну та лінійну усадку матеріалу, дозволяє оцінити час затвердіння деталі і необхідне зусилля змикання прес-форми.

SimpoeWorks COOL – це модуль теплового аналізу, який дозволяє розрахувати і оптимізувати час охолодження, теплові напруги і розподіл температур в моделі. В ньому можна спроектувати охолоджуючі канали, щоб провести аналіз впливу на охолодження деталі і знайти їхню оптимальну конфігурацію.

SimpoeWorks WARP додатково виконує розрахунок викривлення деталі. Модуль дозволяє анімувати як результуючу деформацію, так і компоненти деформації в різних напрямках. Відображення деформації може проводитися окремо для теплових і залишкових напружень матеріалу. Також в розрахунку може бути врахована усадка по лінійній моделі. Функціонал модуля передбачає збереження геометрії моделі після виймання її з форми.
